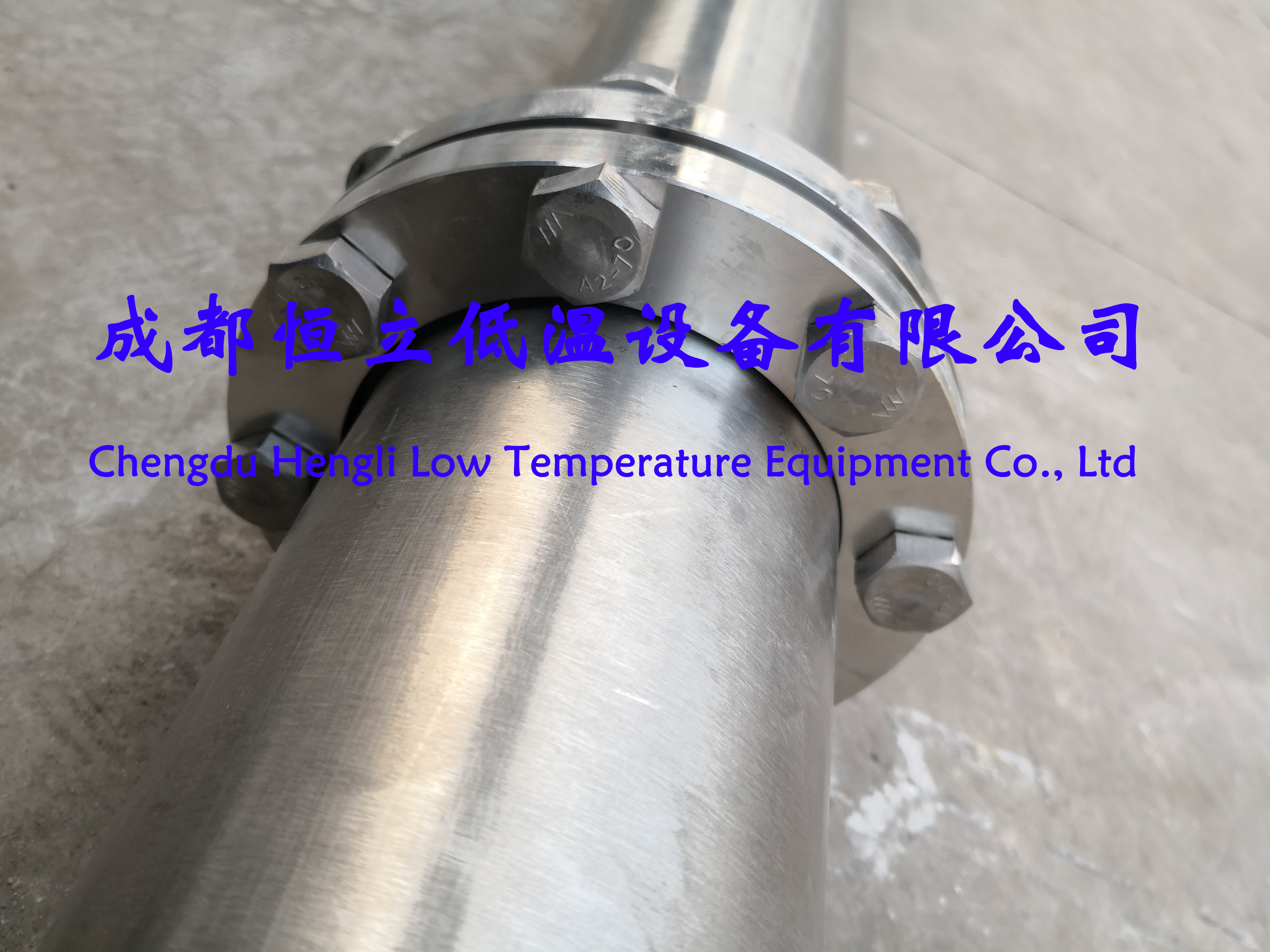

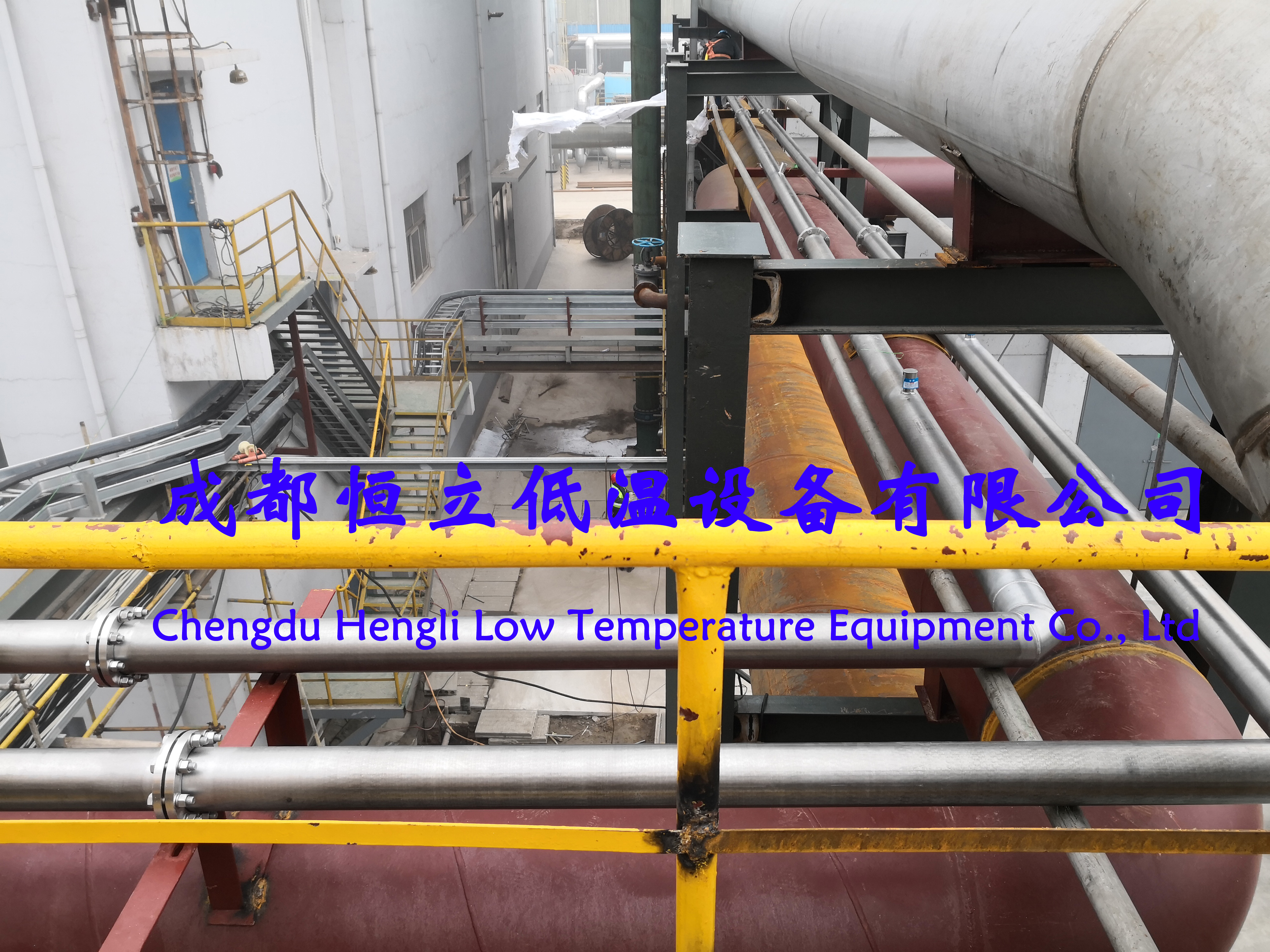

法蘭連接真空夾套管
主要特點：
管道實行分段制作，各段真空管之間采用真空法蘭連接或者焊接連接，內外管均用氦質譜檢漏，保冷效果好，安裝、維護方便，可大量節省現場安裝工作量和安裝費用。產品采用合理的內、外補償結構，技術指標先進，性能穩定，安全可靠；管道經科學處理，外形美觀，表面光潔，管道使用壽命長，防腐力強；管道設計根據用戶需求，可在管道上直接安裝真空保溫截止閥、止回閥、緊急切斷閥、調節閥、電動電磁閥、氣液分離器等。
高真空多層絕熱低溫液體輸送管道技術參數：
|
真空硬管通徑規格： |
||||||||||||||
|
管道規格 |
公稱通徑 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
|
內管 |
Ф18 |
Ф25 |
Ф32 |
Ф38 |
Ф45 |
Ф57 |
Ф76 |
Ф89 |
Ф108 |
Ф133 |
Ф159 |
Ф219 |
Ф273 |
|
|
外管 |
Ф89 |
Ф89 |
Ф89 |
Ф108 |
Ф108 |
Ф114 |
Ф133 |
Ф159 |
Ф180 |
Ф273 |
Ф245 |
Ф325 |
Ф406 |
|
|
工作壓力 |
根據用戶需要設計 |
|||||||||||||
|
設計溫度 |
-270℃ |
|||||||||||||
|
工作介質 |
LO2、LN2、LAr、LH2、LHe、LNG |
|||||||||||||
|
內、外管材質 |
06Cr19Ni10(可根據用戶要求選擇內管材質） |
|||||||||||||
|
夾層壓力 |
＜0.004Pa |
|||||||||||||
|
管道冷損量 |
≤0.5-2W/m(設計數據) |
|||||||||||||
|
管道真空漏率 |
≤1*10-10Pa M3/S |
|||||||||||||
|
內管強度試驗壓力 |
根據工作壓力而定 |
|||||||||||||
|
氣密性試驗壓力 |
根據工作壓力而定 |
|||||||||||||
|
設計依據 |
1、根據國家有關標準和成都恒立低溫設備有限公司真空管企業標準 |
|||||||||||||
|
2、按用戶提示的低溫液體輸送管道系統布置圖要求進行 |
||||||||||||||
